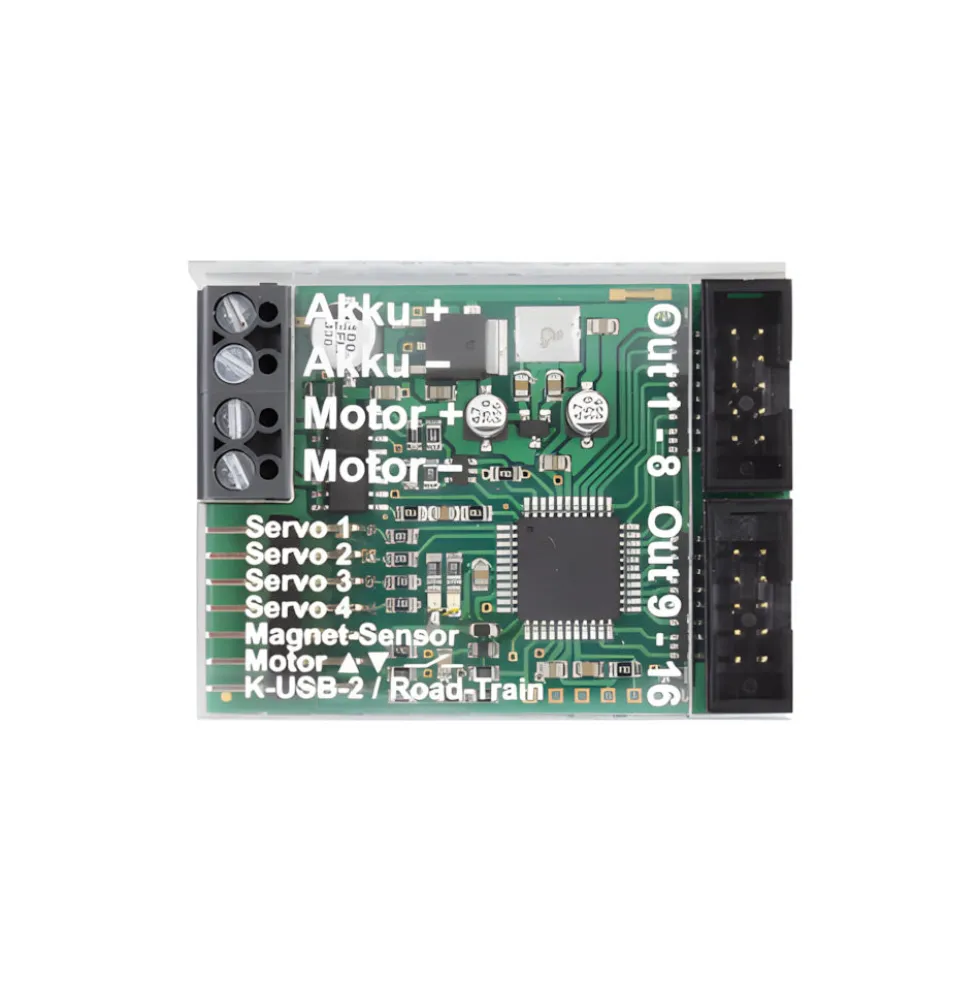

Beier-Electronic Bluetooth-Lichtmodul LM-BT-16-4 für SFR-1 / USM-RC-2 / USM-RC-3

Das BT-Lichtmodul auf einen Blick:

Zur Steuerung von Lichtern, Servos und Motoren an Aufliegern und Anhängern
Erweiterung für die Module SFR-1, USM-RC-2 und USM-RC-3
Versorgungsspannung zwischen 6 – 12 V
1:1 Weiterleitung der Lichtsignale via Bluetooth
16 Schaltausgänge für Lichter, inklusive Sonderfunktionen wie Blitzer, Rundum- und Lauflichter
4 Servoausgänge
1 Motorausgang
Zusätzliche Einstellmöglichkeiten mit der Software LM-Teacher
Erweiterung für Road-Trains möglich
Kleine Bauform: 58 x 44 x 17 mm

Beschreibung
Das Bluetooth-Lichtmodul LM-BT-16-4 ist ein Erweiterungsmodul für folgende Module:

Soundfahrtregler SFR-1

Soundmodul USM-RC-2

Mit dem Lichtmodul können an einem (Truck-) Anhänger und Auflieger Lichter, Servos und Motoren gesteuert werden. Die Übertragung der Signale erfolgt dabei drahtlos über Bluetooth.

Lichtsteuerung
Am LM-BT-16-4 stehen 16 Schaltausgänge zum Anschluss der Beleuchtung (z.B. Lampen und LEDs) zur Verfügung. Die Lichtsignale werden 1:1 vom Hauptmodul an das Lichtmodul weitergeleitet. Für 4 Schaltausgänge können Sonderfunktionen wie ein 1- und 4-Kanal Rundumlicht, ein 4-Kanal Lauflicht und verschiedene Blitzer gewählt werden.

Motorsteuerung
Der Motorausgang auf dem Lichtmodul kann zur direkten Steuerung von z.B. Stützenmotoren, Rampen oder Kippfunktionen verwendet werden. Ein Schalter zur manuellen Steuerung des Motorausgangs kann optional ebenfalls an das Modul angeschlossen werden.

Servosteuerung
Auf dem Lichtmodul sind 4 Servoausgänge vorhanden, mit denen verschiedene Bewegungen gesteuert werden können. Anwendungen hierfür sind z.B. Aufliegerstützen, die Ver- und Entriegelung einer Sattelstütze, lenkbare Achsen oder Kippbewegungen. Um weitere Motoren zu steuern, können an die Servoausgänge ebenfalls Fahrtregler angeschlossen werden.

Road-Train
An das Lichtmodul kann ein weiterer Bluetooth-Sender (LM-BT-S) angeschlossen werden, der das empfangene Bluetooth-Signal dann 1:1 an ein weiteres Lichtmodul weiterleitet.

Über eine Funktionen am Hauptmodul („LM: Road-Train ID X aktivieren“), können die Servoausgänge und der Motorausgang gezielt bei einzelnen Lichtmodulen gesteuert werden. So kann ein Road-Train mit mehreren Anhängern oder Aufliegern einfach realisiert und gemeinsam als auch getrennt gesteuert werden.

Zustätzliche Einstellungen mit dem LM-Teacher
Das Lichtmodul ist im Auslieferungszustand mit den Standardeinstellungen betriebsbereit. Mit der Software LM-Teacher können viele Einstellungen angepasst und zusätzliche Optionen gewählt werden. Zudem besteht die Möglichkeit eine Diagnosefunktion durchzuführen, um die Funktion des Lichtmoduls zu überprüfen. Hierfür wird das Lichtmodul mit dem Datenkabel K-USB-2 an einen Windows-PC angeschlossen.

Um das LM-BT-16-4 über den SFR-1 oder das USM-RC-2 steuern zu können, muss das Lichtmodul im Sound-Teacher des Hauptmoduls aktiviert werden. Hierfür wird mindestens die Version V1.30 des SFR-1 Sound-Teacher und Version V1.80 des USM-RC-2 Sound-Teachers benötigt.

Technische Daten
Versorgungsspannung (Ub): 6 – 12 V Gleichspannung
Stromaufnahme: Ruhestrom: ca. 25 mA
Schaltausgänge: 16 Stück, minusschaltend, die Höhe der Ausgangsspannung entspricht der Versorgungsspannung.
Dauerstrom: 1,5 A,
max. Summenstrom aller Ausgänge: 3 A
Lichtfunktionen:
• 1:1 Kopie der 16 Ausgänge des SFR-1 oder
• 1:1 Kopie der 12 Ausgänge des USM-RC-2
• 1-Kanal und 4-Kanal Rundumlicht
• 4 verschiedene Blitzer
• 4-Kanal Lauflicht
Servoausgänge: 4 Stück
max. Stromaufnahme der Servos: 1 A,
kurzzeitig 4 A
Motorausgang: 1 Stück
max. Stromaufnahme des Motors: 2 A,
kurzzeitig 3 A
Weitere Anschlussmöglichkeiten:
• Magnet-Sensor
• Schalter für manuelle Steuerung des Motors
• Datenkabel / Bluetooth-Sender für Road-Train
Zulässige Umgebungstemperatur: 0 – 60° C
Zulässige relative Luftfeuchtigkeit: Max. 85 %
Abmessung: 58 x 44 x 17 mm
Gewicht: 26 g

Produkteigenschaft	Wert

Versandgewicht: 0,14 kg
